■ 제품의 용도 및 특성
- 용·배수로 및 측구
- 주로 성토부위에 사용한다.
- 성토부용이기 때문에 측벽의 토압에 대한 저항응력이 비교적 약하므로 토압이 크게 작용하는 곳에서는 토압에 대한 검토가 필요하다.
|
| ▶ 기초는 모래 기초 또는 콘크리트 기초를 원칙으로 하며 지반이 양호한 곳에서는 무처리도 가능함. |

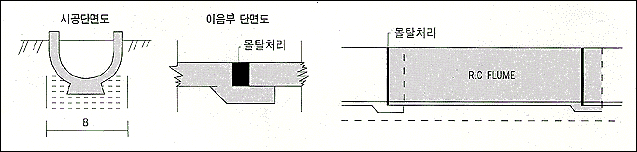

■ 설치품
|
호칭명
|
설 치
|
이 음
처 리
|
기초처리폭
B(m)
|
|
특수인부
(인)
|
보통인부
(인)
|
크레인
(시간)
|
프라이머
(kg)
|
몰탈(mortar)
(㎡)
|
방수공
(인)
|
|
200
|
0.2
|
0.5
|
-
|
0.0169
|
0.000830
|
0.102
|
0.51
|
|
250
|
0.2
|
0.5
|
-
|
0.0205
|
0.001098
|
0.124
|
0.62
|
|
300
|
0.2
|
0.4
|
1.3
|
0.0238
|
0.001346
|
0.144
|
0.72
|
|
350
|
0.2
|
0.4
|
1.3
|
0.0274
|
0.001672
|
0.166
|
0.83
|
|
400
|
0.2
|
0.4
|
1.3
|
0.0306
|
0.002039
|
0.185
|
0.93
|
|
450
|
0.2
|
0.4
|
1.3
|
0.0342
|
0.002648
|
0.207
|
1.03
|
|
500
|
0.2
|
0.4
|
1.3
|
0.0374
|
0.003298
|
0.227
|
1.13
|
|
560
|
0.3
|
0.7
|
1.5
|
0.0422
|
0.004113
|
0.256
|
0.88
|
|
600
|
0.3
|
0.7
|
1.5
|
0.0443
|
0.004459
|
0.268
|
0.92
|
|
700
|
0.4
|
1.1
|
1.7
|
0.0511
|
0.005934
|
0.309
|
1.04
|
|
800
|
0.4
|
1.1
|
1.7
|
0.0579
|
0.007600
|
0.351
|
1.16
|
|
920
|
0.4
|
1.1
|
1.7
|
0.0661
|
0.009670
|
0.401
|
1.30
|
|
1000
|
0.4
|
1.1
|
1.7
|
0.0716
|
0.011595
|
0.434
|
1.40
|

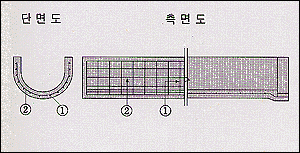

■ 구조도 및 배근도
 |
|
|
철 근
호 칭
|
①
|
②
|
|
지름(mm)
|
개수
|
지름(mm)
|
개수
|
|
200
|
2.6
|
11
|
2.6
|
19
|
|
250
|
2.6
|
14
|
2.6
|
19
|
|
300
|
2.9
|
13
|
2.6
|
19
|
|
350
|
3.2
|
15
|
2.9
|
19
|
|
400
|
3.2
|
17
|
2.9
|
19
|
|
450
|
3.5
|
19
|
2.9
|
19
|
|
500
|
4.0
|
18
|
3.2
|
19
|
|
560
|
4.0
|
20
|
3.2
|
19
|
|
|
철근
호칭
명
|
①
|
②
|
③
|
|
내측
|
외측
|
내측
|
외측
|
내측
|
외측
|
|
지름(mm)
|
개수
|
지름(mm)
|
개수
|
지름(mm)
|
개수
|
지름(mm)
|
개수
|
지름(mm)
|
개수
|
길이(mm)
|
지름(mm)
|
개수
|
길이(mm)
|
|
600
|
2.9
|
10
|
3.2
|
12
|
2.9
|
19
|
4.0
|
20
|
2.9
|
18
|
950
|
4.0
|
20
|
1075
|
|
700
|
2.9
|
12
|
3.2
|
13
|
3.2
|
19
|
4.5
|
20
|
3.2
|
18
|
1180
|
4.5
|
20
|
1300
|
|
800
|
2.9
|
14
|
3.2
|
14
|
3.2
|
19
|
4.5
|
20
|
3.2
|
18
|
1390
|
4.5
|
20
|
1515
|
|
920
|
2.9
|
14
|
3.2
|
15
|
3.2
|
20
|
5.0
|
19
|
3.2
|
22
|
1560
|
5.0
|
18
|
1760
|
|
1000
|
2.9
|
14
|
3.2
|
15
|
3.2
|
20
|
5.0
|
19
|
3.2
|
22
|
1680
|
5.0
|
18
|
1900
|

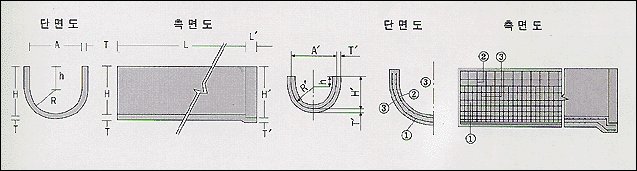

■ 철근 콘크리트 플룸의 치수
|
호칭명
|
치 수
|
참고중량
(kg)
|
|
A
|
A′
|
H
|
H′
|
T
|
T′
|
L
|
L′
|
h
|
R
|
|
200
|
210
|
279
|
200
|
234
|
28
|
28
|
1995
|
100
|
100
|
100
|
85
|
|
250
|
260
|
332
|
240
|
276
|
30
|
30
|
1995
|
100
|
115
|
125
|
110
|
|
300
|
310
|
390
|
275
|
315
|
32
|
32
|
1995
|
100
|
125
|
150
|
135
|
|
350
|
360
|
446
|
315
|
358
|
35
|
35
|
1995
|
120
|
140
|
175
|
170
|
|
400
|
425
|
517
|
350
|
396
|
38
|
38
|
1995
|
120
|
150
|
200
|
200
|
|
450
|
480
|
590
|
390
|
445
|
45
|
45
|
1995
|
140
|
165
|
225
|
270
|
|
500
|
530
|
654
|
425
|
487
|
52
|
52
|
1995
|
140
|
175
|
250
|
330
|
|
560
|
600
|
736
|
480
|
548
|
58
|
58
|
1995
|
140
|
200
|
280
|
425
|
|
600
|
640
|
780
|
500
|
570
|
60
|
60
|
1995
|
140
|
200
|
300
|
460
|
|
700
|
745
|
905
|
575
|
655
|
70
|
70
|
1995
|
140
|
225
|
350
|
615
|
|
800
|
845
|
1025
|
650
|
740
|
80
|
80
|
1995
|
140
|
250
|
400
|
790
|
|
920
|
965
|
1165
|
740
|
840
|
90
|
90
|
1995
|
140
|
280
|
460
|
1010
|
|
1000
|
1055
|
1275
|
800
|
910
|
100
|
100
|
1995
|
140
|
300
|
500
|
1225
|
|
|
